CLW5250JSQ
CLW
XCMG

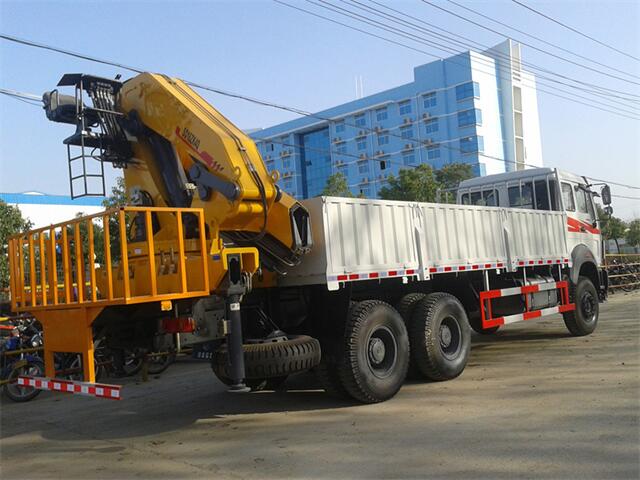

شاحنة رافعة بيبين (6x4,320hp) رافعة XCMG Sq16zk4q 16 Ton Knuckle Boom مثبتة على شاحنة بضائع بيبين | ||
معيار الانبعاثات | يورو 2 | |
اسم النموذج | DTA5250GSS | |
نموذج الشاسيه | ND5250GGSA50JQ | |
نوع القيادة | 6×6 أو 6×4 | |
Dimensions | ||
قاعدة العجلات (مم) | 5050+1450 | |
البعد الكلي (مم) | 11440x2500x3328 | |
حجم صندوق البضائع (مم) | 7600x2250x1400 | |
Weights | ||
إجمالي الوزن الإجمالي (كجم) | 25000 | |
وزن الحمولة المقدرة (كجم) | 13520 | |
الوزن الفارغ (كجم) | 11010 | |
في نوعية عامل الاستخدام | 1.27 | |
المحور الأمامي (تكنولوجيا مرسيدس بنز) | سعة تحميل المحور الأمامي 7 طن، نظام كسر الهواء بقرص الحذاء المزدوج | |
المحور الخلفي/الأوسط (تكنولوجيا مرسيدس بنز) | 13 طن/المحور (محوران مدمجان) نظام فرامل هوائية ثنائي الدائرة، محور القيادة، غطاء المحور القناة، مع مخفض جانب العجلة | |
امتداد المحور الأمامي (مم) | 1,940 | |
امتداد المحور الخلفي (مم) | 1847/1847 | |
البروز الأمامي/الخلفي (مم) | 1410/2530 | |
زاوية الاقتراب (°) | 34 | |
زاوية المغادرة (°) | 24 | |
السرعة القصوى (كم/ساعة) | 80 | |
محرك | ||
نوع المحرك | WD615.44 من شركة Weichai power Co.,Ltd | |
نوع المحرك | 4 أشواط، مبرد بالماء، عمود كامات علوي، حقن مباشر، شاحن توربيني، محرك تبريد داخلي | |
عدد الاسطوانات | مستقيم - 6 سلندر | |
النزوح (ل) | 9.726L | |
الأعلى.الإخراج (كيلوواط/ملاحظة/دورة في الدقيقة) | 235 كيلو واط (320 حصانًا) / 2200 دورة في الدقيقة | |
أقصى عزم دوران/سرعة (نيوتن متر/دورة في الدقيقة) | 1250 نيوتن متر/1400-1600 دورة في الدقيقة | |
خط القيادة | ||
وصف القابض | 420، لوحة واحدة جافة، معزز التحكم الهيدروليكي، ميكانيكي التشغيل بمساعدة هيدروليكية | |
الانتقال | نموذج ناقل الحركة: 5S-111JP 8 وكيل شحن ، 1 ترس عكسي ، تشغيل يدوي | |
نظام الكبح | توقف الخدمة | يمكن تعديل فجوة الفرامل تلقائيًا نظام فرامل الهواء المزدوج الدوران |
مساعد الفرامل | WEVB (فرامل عادم المحرك) | |
الفرامل الحديقة | تأثير الفرامل الربيعية على الإطارات الوسطى والخلفية | |
جهاز التعليق | ||
المحور الأمامي | نوابض أوراقية شبه إهليلجية لامتصاص الصدمات | |
المحور الخلفي | شريط الالتواء نوابض أوراق شبه إهليلجية | |
معدات كهربائية | ||
الجهد االكهربى | 24 فولت | |
البطاريات | 2 × 12 فولت/135 أمبير | |
بداية | 6.2 كيلو واط/24 فولت | |
مواصفات الرافعة
| غرض | وحدة | معامل |
| قدرة الرفع القصوى | كلغ | 16000 |
| أقصى لحظة رفع | tm | 40 |
| يوصي السلطة | كيلووات | 37 |
| الحد الأقصى لتدفق الزيت للنظام الهيدروليكي | لتر/دقيقة | 63 |
| أقصى ضغط للنظام الهيدروليكي | الآلام والكروب الذهنية | 31.5 |
| سعة خزان الزيت | L | 250 |
| وزن الرافعة | كلغ | 5000 |
| مساحة التثبيت | مم | 1500 |
| زاوية الدوران | ° | 360 درجة جميع الدوران |
إشعار العملية
1. لقد أخذ نصف قطر العمل على الرسم البياني انحراف التحميل في الاعتبار.حتى نتمكن من حساب وزن التحميل المسموح به من خلال نصف قطر العمل الفعلي.
2. عندما يكون طول ذراع الرافعة بين اثنين من البيانات الموضحة في الجدول، يجب أن تأخذ بيانات وزن التحميل لنصف قطر العمل الأكبر كقيمة قياسية.
3. عندما يمتد ذراع الرافعة أطول من 6.5 متر، يجب أن تمتد الأرجل بالكامل.
4. عندما يتم تشغيل ذراع الرافعة في مقدمة الساق الداعمة، فإن قيمة وزن التحميل على الطاولة تنخفض إلى 25% أو أقل.
5. الجدول الموجود على اليمين لا يأخذ في الاعتبار تأثير انحراف ذراع الرافعة.
6. الحد الأقصى لوزن التحميل الإجمالي على الطاولة يأخذ تلك الساق واقفة على أرض مستوية صلبة كحالة أرضية مستوية ويشمل وزن الخطاف والبكرة (40 كجم).
7. عندما يكون الخلوص الأرضي للبضائع الثقيلة أكثر من 300 مم، يرجى عدم مد الذراع للأسفل أو للخارج.ولكن يمكن أن تمتد كابل الرافعة.
تنبيه: تعتمد هذه البيانات الخاصة بحمل الرفع المقدر على الثبات الجيد للرافعة.عندما يكون استقرار الرافعة غير كاف، يرجى تقليل وزن الرفع بشكل صحيح.
